| الاسم التجاري: | FY |
| رقم الطراز: | FY-CBK-51B |
| الـ MOQ: | 1 مجموعة |
| السعر: | 5000 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على التوريد: | 300 مجموعة شهريا |

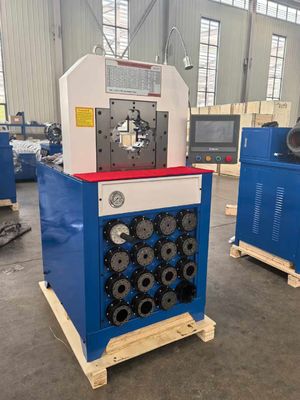

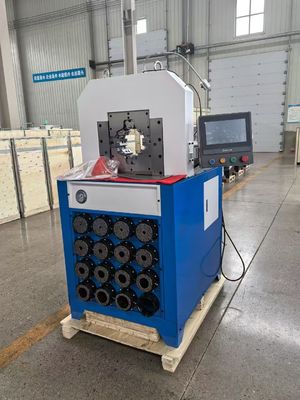

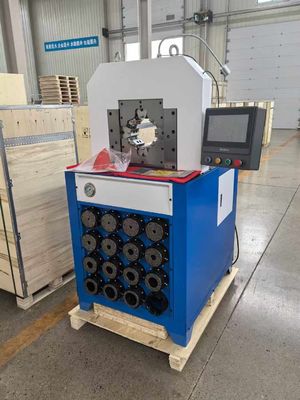

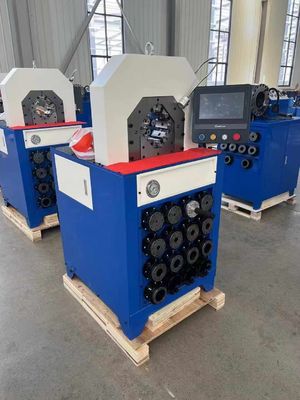

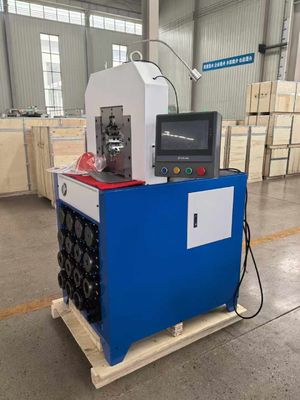

أدوات الكوع الكبيرة CBK-51B آلة المكسرة المرنة
تعريف السنة المالية-CBK-51B
أجهزة الضغط والتشويش للأنابيب الهيدروليكية
آلة ضغط أنبوب هيدروليكي 3 بوصات
لمحة عامة:
هذه الآلة الهيدروليكية للضغط على الأنابيب مصممة خصيصاً للأنابيب التي تبلغ طولها 3 بوصات، وتضم تقنية متقدمة لتحسين كفاءة التشغيل.انها مثالية لمختلف التطبيقات الصناعية التي تتطلب تجميع خرطوم موثوق بها.
المواصفات:
نظام التحكم: يحتوي على PLC متطور (مراقب منطق قابل للبرمجة) للعمل الآلي والدقيق.
الطاقة: 5.5 كيلوواط، وتوفير أداء قوي مصممة لاحتياجات الإنتاج المعتدلة.
قدرة الإنتاج: تعمل بكفاءة تصل إلى 300 قطعة في الساعة ، مما يجعلها مناسبة للعمليات الصغيرة والمتوسطة النطاق.
الخصائص الرئيسية:
التغيير السريع للقالب: مجهزة بنظام القالب سريع التغيير ، تسمح هذه الآلة بالانتقال السريع بين أحجام الأنابيب المختلفة ، مما يقلل بشكل كبير من وقت التوقف وزيادة الإنتاجية.
نظام هيدروليكي موثوق به: يحتوي على آلية هيدروليكية قوية تضمن الضغط المتسق والآمن للأنابيب ، مما يضمن الالتزام بالمعايير الصناعية العالية.
بناء دائم: تم بناؤه بمواد عالية الجودة مصممة لتحمل الاستخدام المستمر ، مما يضمن طول العمر والموثوقية في بيئات العمل المطالبة.
مقطعة أنابيب هيدروليكية
لمحة عامة:
تم بناء هذا المكبس الهيدروليكي المتقدم للأنابيب لأداء عالي الكفاءة ، مع التعامل مع أنابيب 3 بوصات بسهولة. مثالية للعمليات على نطاق واسع ، فإنه يجمع بين الأتمتة والطاقة لتحقيق نتائج متفوقة.
المواصفات:
نظام التحكم: تقنية تحكم PLC المتقدمة لتبسيط التشغيل والمراقبة.
الطاقة: 7.5 كيلوواط، مما يوفر أداء استثنائي لتطبيقات ذات طلبات عالية.
قدرة الإنتاج: قادرة على تقليص ما يصل إلى 800 قطعة في الساعة ، مما يجعلها مثالية لدورات الإنتاج الكبيرة.
الخصائص الرئيسية:
تغيير القالب السريع: مصمم لتغيير القالب السريع ، مما يسمح للمشغلين بالتبديل بين تشكيلات الأنابيب المختلفة بسرعة ، مما يقلل من وقت التوقف ويزيد من مرونة التشغيل.
نظام هيدروليكي عالي الكفاءة: مجهز بنظام هيدروليكي قوي يضمن التشنج الدقيق والموثوق به ، مما يوفر اتصالات آمنة تلبي معايير الجودة الصارمة.
تصميم متين وموثوق به: تم بناؤه بمواد متميزة لضمان المتانة والأداء الطويل الأمد ، حتى في بيئات الإنتاج الأكثر تطلبًا.
هذه الآلات الهيدروليكية للضغط على الأنابيب والضغط عليها ضرورية للشركات التي تهدف إلى تعزيز كفاءة إنتاجها مع الحفاظ على معايير عالية الجودة في تجميع الأنابيب.
الاحتياطات قبل العملية
1عندما تستخدم الصحافة الأنبوبية لأول مرة،نظام التحكم بمحرك التحكم 5.5kw كفاءة العمل 300 قطعة / ساعة مع تغيير سريع للقوالب الأدوات آلة ضغط الأنابيب الهيدروليكية 7.5kw كفاءة العمل 800 قطعة / ساعة محول الأنابيب الهيدروليكية كوع كبيريجب أن تُحَمَّل من 20 إلى 30 مرة بدون حمولة، ويمكن استخدامها بعد ملاحظة أن جميع الأجزاء طبيعية.
2عند استخدام مطبخ الأنابيب في فصل الشتاءنظام التحكم بمحرك التحكم 5.5kw كفاءة العمل 300 قطعة / ساعة مع تغيير سريع للقوالب الأدوات آلة ضغط الأنابيب الهيدروليكية 7.5kw كفاءة العمل 800 قطعة / ساعة محول الأنابيب الهيدروليكية كوع كبيريجب أن يتم احتجازها لمدة 20 إلى 30 مرة دون تحميل لزيادة درجة حرارة الزيت.
3. اضغط على زر فتح ، بعد فتح قاعدة القالب ، حدد القالب المقابلة لتركيب على قاعدة القالب وفقا لمواصفات الخراطيم التي سيتم تقليصها ،وتعديل نطاق الميكرومتر (انظر الجدول المعلمات القشرة للتفاصيل).
4ضع الخراطيم مع المفاصل في الموقف الصحيح في رأس الصحافة ، بحيث يتم تقليص الطول بأكمله في وقت واحد.
5اضغط على زر التشنج لتنفيذ التشنج
حتى يتوقف رأس التشنج عن التشنج ويفتح القالب تلقائيًا.

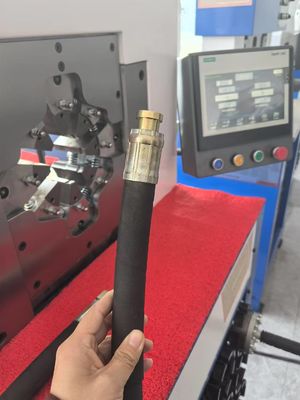

6أخرجوا مجموعة الأنبوب الملتوية واستخدموا عدادة فيرنيير للتحقق من
القطر الخارجي للسترة المشتركة المشددة. إذا لم يتطابق مع جدول المعلمات، قم بتحسين مقياس الميكرومتر حتى يلبي تعديل خرطوم الأنبوب التالي المتطلبات.
آلة ضغط الأنابيب FY-CBK-51B تشتهر بنظام التحكم الذكي والفم الكبيرنظام التحكم بمحرك التحكم 5.5kw كفاءة العمل 300 قطعة / ساعة مع تغيير سريع للقوالب الأدوات آلة ضغط الأنابيب الهيدروليكية 7.5kw كفاءة العمل 800 قطعة / ساعة محول الأنابيب الهيدروليكية كوع كبيريمكن أن يضيق خرطوم هيدروليك R15 R13 حتى 2 بوصة.
الخصائص الرئيسية
1رأس رقيق، سهل التغذية للثني
2قوة ضيقة كبيرة
3دقة عالية
البيانات التقنية
| النموذج | آلة ضغط الأنابيب FY-CBY-51B |
| نطاق التشنج | 6-51 ((ملم) ((1/4 ~ 2 ") |
| قوة التشنج | 1000 ((ت) |
| حجم الأنبوب | 1/4-2 ((إنش) |
| أقصى، افتتاح | 145ملم |
| مجموعات القطع | 13 |
|
كفاءة العمل
|
300 قطعة/ساعة |
| ضغط النظام | 31.5 ((Mpa) |
| الدقة | 0.01 ((ملم) |
| التحكم | PLC |
| الجهد القياسي |
110V/220V/380V/415V
50/60 هرتز
|
| قوة المحرك | 4 ((KW) |
| الطول | 640 ((ملم) |
| العرض | 820 ((ملم) |
| الطول | 1400 ((ملم) |
| الوزن | 850 ((كغ) |
الملاحظة
- المجموعات المخصصة للطلاء متاحة
- التوتر الخاص110 فولت/220 فولت/380 فولت/415 فولت 50/60 هرتزتتوفر
