| الاسم التجاري: | FanYing |
| رقم الطراز: | DIN 3869 ED-RING 14 |
| الـ MOQ: | 1000 قطعة |
| السعر: | USD$ 0.48 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على التوريد: | 300000 قطعة في اليوم |

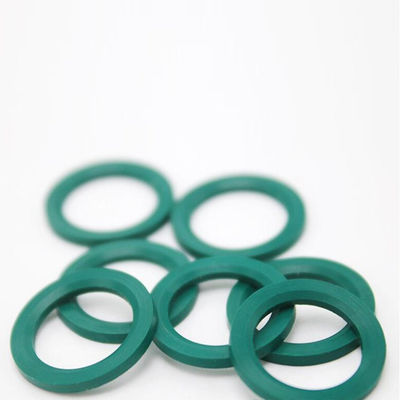

حلقة ED (غلاف مسطح مقعد)
حلقة ED ، والمعروفة أيضًا باسم حلقة الختم ED والغلاف المسطح المزدوج ، هي ختم مرن صناعي له تأثير ختم أفضل من حلقة O.حلقة ED تستخدم أساسا للختم المحوري الساكن وتستخدم في منافذ الزيت المتداخلة والقطع العرضي من نهاية المسمار يبقى ثابتة أساسا تحت الضغط العاليبالإضافة إلى مقاومة التآكل، مقاومة درجات الحرارة العالية، مقاومة الضغط العالي، مقاومة الارتداء وغيرها من الخصائص المماثلة للخواتم O،حلقة ED لديها أيضا الميزات التالية: يمكن أن يصل ضغط العمل إلى 60Mpa ، ويحافظ على خصائص الختم الجيدة لفترة طويلة ، والتكوين الميكانيكي للقطع العرضي صغير. لا يوجد حركة نسبية خلال دورات الضغط ،من بين العديد من المزايا الأخرىبالإضافة إلى استخدامها في المقابس الهيدروليكية ، المفاصل الهيدروليكية الانتقالية ، المفاصل الهيدروليكية الأنابيب ، الخ الخ ، حلقات إد (غشاشات مسطحة محفوفة) تستخدم أيضا على نطاق واسع في السيارات ، الطيران ، بناء السفن ،الأبواب والنوافذ، المحامل، الأسطوانات، أنابيب المياه، الصمامات، البتروكيماويات، والصيدلة الحيوية. صناعات الأثاث وغيرها.

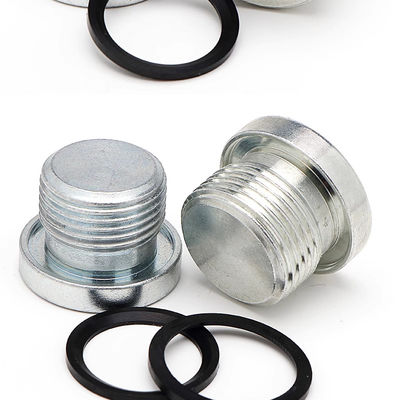

حلقة إد هي ختم إيلاستومر يستخدم كختم ثابت محوري. يستخدم في منافذ الزيت المتدلية وأطراف المسامير. يظل مقطعها العرضي ثابتًا تقريبًا تحت ضغط عال.بالمقارنة مع حلقات O العادية، فوائدها هي:
التشوه الميكانيكي للقطع العرضي صغير ، لا يوجد حركة نسبية خلال دورة الضغط ، يتم الحفاظ على أداء الختم الممتاز لفترة طويلة ،ويمكن أن يصل ضغط العمل إلى 60Mpa.
مزايا دائرة الـ (إد):
مقاومة درجات الحرارة العالية، مقاومة الزيت، مقاومة الكيماويات، مقاومة الأوزون، مقاومة الطقس، مضاد الشيخوخة، مقاومة المذيبات الكيميائية، خصائص التدخين، ضيق الهواء ممتاز،ومشهورة بمقاومتها الكيميائيةمناسبة للأحماض الضعيفة والقواعد الضعيفة
عوائق دائرة الإصابة بالتهاب العضلات:
عدم تحمل الكيتونات والدهون والنيترات.
الحلقات المطاطية هي أغطية مطاطية دائرية مصممة لمنع التسرب وتوفير ختم آمن لمختلف التطبيقات.وهي تستخدم عادة في صناعة النفط والغاز لتختم في حقول النفط والغاز، ولكن يمكن استخدامها أيضا في الصناعات الأخرى مثل السيارات والسباكة والطيران.
تم تصميم حلقات O المطاطية الخاصة بنا لاستخدامها في ختم حقول النفط والغاز. ويمكن استخدامها في معدات مختلفة مثل المضخات والصمامات وأنابيب منع التسرب وضمان الختم الضيق.وهي مناسبة أيضا للاستخدام في الصناعات الأخرى حيث مطلوب مقاومة الزيت.
باختصار، حلقاتنا المطاطية هي حل موثوق وذو جودة عالية لختم حقول النفط والغاز مصنوعة من NBR، مع حلقة احتياطيةحلقاتنا O توفر مقاومة زيت ممتازة وضمان ختم آمن ودائماختر حلقات O الخاصة بنا لاحتياجات الختم الخاصة بك وتجربة الفرق في الأداء والجودة.
| SN | النموذج | d1 | 62 | h1 + 0.1 | h2 | |
| 8 | M8*1 | ~ | 6.50 | 9.90 | 1.00 | 0.50 |
| 10 | M10*1 | 1/8 | 8.40 | 11.90 | 1.00 | 0.50 |
| 12 | M12 * 1.5 | ~ | 9.80 | 14.40 | 1.50 | 0.80 |
| 14 | M14*1.5 | 1/4 | 11.50 | 16.50 | 1.50 | 0.80 |
| 16 | M16*1.5 | ~ | 13.80 | 18.90 | 1.50 | 0.80 |
| 17 | ~ | 3/8 | 14.70 | 18.90 | 1.50 | 0.80 |
| 18 | (إم18*1)5 | ~ | 15.70 | 20.90 | 1.50 | 0.80 |
| 20 | M20*1.5 | ~ | 17.80 | 22.90 | 1.50 | 0.80 |
| 21 | ~ | نصف | 18.50 | 23.90 | 1.50 | 0.80 |
| 22 | M22*1.5 | ~ | 19.60 | 24.30 | 1.50 | 0.80 |
| 24 | M24*1.5 | 5/8 | 21.80 | 26.90 | 1.50 | 0.80 |
| 27 | M26*1.5 | 3/4 | 23.90 | 29.20 | 1.50 | 0.80 |
| 27 | M27*2 | 3/4 | 23.90 | 29.20 | 1.50 | 0.80 |
| 33 | M33*2 | 1 | 29.70 | 35.70 | 2.00 | 1.00 |
| 42 | M42*2 | 11/4 | 38.80 | 45.80 | 2.00 | 1.00 |
| 48 | M48*2 | 11/2 | 44.70 | 50.70 | 2.00 | 1.00 |
| 60 | M60*2 | 2 | 56.50 | 66.50 | 4.00 | 2.00 |
| التكنولوجيا | طلاء الضغط |
|---|---|
| الحجم القابل للإنفاق | تعتمد على طلب العملاء |
| مقاومة الزيت | جيد |
| نطاق الضغط | ما يصل إلى 5000 Psi |
| العينة | جمع البضائع |
| التعبئة | حقيبة كرتونية |
| ضغط العمل | ≤40 Mpa |
| المعيار | DIN 3869 ED-RING 14 |
| العادة | متاح OEM / ODM |
| قوة الدموع | 16-30 N/mm |
| نوع المنتج | حلقات O الحبل ، حلقات الختم ED ، حلقات O مع طبقة مطاطية ، أغطية حلقات O |
|---|---|
| التكنولوجيا | طلاء الضغط |
| الحجم | الأحجام المخصصة المتاحة بناءً على طلب العميل |
| مقاومة الزيت | جيد |
| نطاق الضغط | ما يصل إلى 5000 Psi |
| العينة | جمع البضائع |
| التعبئة | حقيبة كرتونية |
| ضغط العمل | ≤40 Mpa |
| المعيار | DIN 3869 ED-RING 14 |
| التخصيص | متاحة لطلبات OEM / ODM |
| قوة الدموع | 16-30 N/mm |
اسم العلامة التجارية: FanYing
رقم الطراز: DIN 3869 ED-RING 14
مكان المنشأ: الصين
استخدام: سد حقل الغاز النفطي
حسب الطلب: متاح OEM / ODM
مقاومة الزيت: جيدة
ضغط العمل: ≤40 Mpa
الحجم المتاح: C / s يعتمد على طلب العميل
حلقات O المطاطية FanYing ، المعروفة أيضًا باسم حلقات Walform أو WF ، هي حلقات O عالية الجودة المصنوعة من مطاط FKM. تم تصميم هذه الحلقات O خصيصًا لتطبيقات الختم في صناعة النفط والغاز.مع مقاومة زيت ممتازة وضغط عمل يصل إلى 40 Mpa، هذه الحلقات O هي خيار موثوق ودائم للاحتياجات مختلفة الختم.
يتم استخدام حلقات FanYing Rubber O على نطاق واسع في مجال النفط والغاز لأغراض الختم. يتم استخدامها عادة في خطوط الأنابيب والصمامات والمعدات الأخرى لمنع تسرب السوائل مثل النفط والغاز ،والسوائل الهيدروليكيةهذه الحلقات O يمكن أن تتحمل ضغوط ودرجات حرارة عالية، مما يجعلها مناسبة للاستخدام في البيئات القاسية.
في فان يينغ، نحن نفهم أن كل تطبيق الختم فريد لهذا نقدم خيارات تخصيص لخواتمنا المطاطيةومادة حلقات O وفقا لاحتياجاتها الخاصةنحن أيضا نقدم خدمات OEM و ODM للعملاء الذين يحتاجون إلى حل مخصص.
جميع حلقات FanYing المطاطية مصنوعة في منشأتنا الحديثة في الصين، باستخدام أحدث التقنيات والمعدات.إجراءات مراقبة الجودة الصارمة لدينا تضمن أن كل حلقة O تلبي أعلى معايير الجودة والأداءنحن ملتزمون بتوفير أفضل المنتجات والخدمات لعملائنا.
حلقات FanYing المطاطية هي الخيار المثالي لتطبيقات الختم في صناعة النفط والغاز.هذه حلقات O توفر حلًا موثوقًا وفعالًا من حيث التكلفة للتختم لمختلف المعدات والأنابيبثق بـ (فان يينغ) لجميع احتياجاتك في إغلاق حقول النفط والغاز
يتم إنتاج العديد من حلقات ED باستخدام مواد المطاط الاصطناعي. وبالتالي فإن كمية الضغط المحددة في البداية ومرونة المنتج ستسبب تشوهًا دائمًا بعد الاستخدام لفترة طويلة ،وسوف تفشل تدريجيا وتسبب تسربيمكن القول أن التشوه الدائم وفقدان المرونة هي الأسباب الرئيسية لانخفاض أداء الختم.
1- العلاقة بين نسبة الضغط، ومقدار التمدد والتكوين الدائم لمواد المنتج
عند إنتاج هذا المنتج، هناك العديد من أنواع صيغ المطاط، وحتى الصيغ المختلفة سوف تنتج الاسترخاء الضغط الضغط تحت الضغط.الإجهاد الضغطي سوف ينخفض مع مرور الوقت.
مع طول وقت الاستخدام ، ستصبح قيم نسبة الضغط وكمية الشد أكبر ، لأن انخفاض التوتر الناجم عن استرخاء التوتر المطاطي سيكون أكبر أيضًا ،مما يؤدي إلى عدم كفاية مرونة المنتج وانخفاض أداء الختم.
ما هي أسباب التشوه الدائم للخواتم المعدنية؟
إذا كانت ظروف الاستخدام تسمح بذلك، يجب أن تحاول تقليل معدل الضغط، مما يمكن أن يخفف تشوه المنتج. يمكنك تقليل معدل الضغط عن طريق زيادة حجم المقطع العرضي.
درجة تشوه المقطع العرضي للمنتج مرتبطة ارتباطًا وثيقًا بقسوة المادة.صلابة كبيرة وارتفاع القسم العرضي صغيرولذلك، على أساس تلبية متطلبات الاستخدام، يجب اختيار مادة منخفضة القسوة.
بسبب تأثير ضغط السائل والتوتر، فإن المنتج سيخضع تدريجيا للتشوه البلاستيكي بعد الاستخدام لفترة طويلة،مما يؤدي إلى انخفاض ارتفاع المقطع العرضي وفقدان أداء الختم.
2العلاقة بين درجة الحرارة وعملية تخفيف المنتج
درجة حرارة الاستخدام هي السبب في تشوه دائم للمنتج. درجات الحرارة العالية يمكن أن تسبب بسهولة شيخوخة مواد المطاط. كلما ارتفعت درجة حرارة العمل ، كان
حلقات FanYing المطاطية متعددة الاستخدامات للغاية ويمكن تخصيصها لتلبية الاحتياجات المحددة لعملائنا.و HNBR لضمان المتانة والأداءفهي مناسبة لمجموعة واسعة من التطبيقات ويمكن أن تتحمل ضغوط ودرجات حرارة عالية.
(فانيينغ)
DIN 3869 ED-RING 14
الصين
يتم استخدام حلقات FanYing Rubber O على نطاق واسع في الصناعات مثل السيارات والفضاء والنفط والغاز وغيرها. فهي مناسبة لتطبيقات الختم في الأنظمة الهيدروليكية والهوائية والمحركات ،والآلات الأخرى.
حلقات الختم ED مناسبة لتركيبها على مختلف المعدات الميكانيكية وتؤدي وظائف الختم في الظروف الثابتة أو المتحركة تحت درجات حرارة محددة، وضغوط،ووسائط سائلة وغازية مختلفةيتم استخدام أنواع مختلفة من الأختام على نطاق واسع في أدوات الآلات والسفن والسيارات ومعدات الطيران والفضاء والآلات المعدنية والآلات الكيميائية والآلات الهندسية وآلات البناءآلات التعدين، آلات البترول، والآلات البلاستيكية، والآلات الزراعية، وأنواع مختلفة من الأجهزة والمقاييس.
يتم استخدام حلقات الختم ED بشكل رئيسي للتختم الثابت وتختم الحركة المتبادلة. عند استخدامها لختم الحركة الدوارة ، فإن مقاومة البنزين وزيوت الهيدروكربونات الأليفاتية جيدة بشكل خاص,ثانياً فقط بعد المطاط البوليسولفيد والأكريلات والفلور، ولكنه أفضل من المطاطات العامة الأخرى. لديه مقاومة جيدة للحرارة، وضيق الهواء الجيد، ومقاومة للارتداء ومقاومة للمياه،والتماسك القويالعيوب هي ضعف مقاومة البرد ومقاومة الأوزون ، والقوة المنخفضة والمرونة ، وضعف مقاومة الأحماض ، وضعف العزل الكهربائي ، وضعف المقاومة للمذيبات القطبية.مناسبة لزيت ناقلات السيارات، مع مقاومة جيدة للحرارة ومقاومة للزيت ، وأداء مستقر في المزلقات التي تحتوي على إضافات الكبريت والفوسفور والكلور. في الوقت نفسه مقاومة للتقدم في السن والأكسجين والأوزون,مقاومة الأشعة فوق البنفسجية ، وتضيق الهواء الممتاز. العيب هو أن لديها مقاومة سيئة للبرد ، ليست مقاومة للمياه والبخار والأحماض العضوية وغير العضوية والقلي.
يتم تعبئة حلقات المطاط بشكل دقيق لضمان التسليم الآمن لعملائنا. يتم تغليف كل منتج بشكل فردي في بلاستيك لحمايته من أي تلف أثناء النقل.وتساعد الأغلفة البلاستيكية أيضاً في الحفاظ على حلقات O نظيفة وخالية من الغبار.
ثم يتم وضع حلقات O متعددة في صندوق من الورق المقوى، والتي يتم إغلاقها بشريط قوي لمنع أي افتتاح حادثي.الصندوق يحتوي أيضا على اسم المنتج والكمية لسهولة التعرف.
بالنسبة للطلبات الكبيرة، نستخدم صناديق خشبية أو لوحات لتنقل الحلقات بشكل آمن. هذه الصناديق مغلقة وموسومة للحماية والتنظيم القصوى.
نحن نفهم أهمية التسليم في الوقت المناسب، وهذا هو السبب في أننا نعمل مع شركات الشحن الموثوق بها لضمان الشحن السريع والموثوق به من حلقات المطاط لدينا.يمكن شحن منتجاتنا دولياً، ونحن نقدم خيارات شحن مختلفة لتلبية احتياجات عملائنا.
عند التسليم، يمكن لعملائنا أن يتوقعوا أن حلقات المطاط الخاصة بهم ستكون في حالة مثالية، جاهزة للاستخدام الفوري.
