| الاسم التجاري: | FY |
| رقم الطراز: | FY-CBK-51B |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 300 مجموعة شهريا |

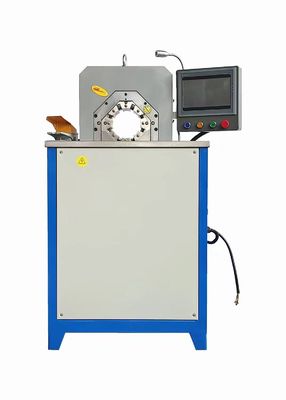

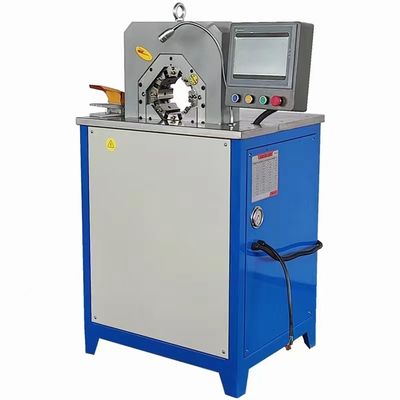

زر ونظام التحكم PLC 3 بوصة 5.5KW CBK-120 CNC التحكم خرطوم العقص آلة
هبوط جهازنا
خطوات العملية لحجب الأنابيب
1. قم بحساب القطر الخارجي للأنبوب المجعد ، وقم بتثبيت قالب العقص المقابل ، وقم بضبط الموضع المقابل.
2. استخدم الوسائل اليدوية أو الميكانيكية لتقشير القشرة الخارجية للأنبوب المطاطي.
3. قم بتثبيت الغلاف المعدني للمفصل ، ثم ضع قلب الحديد المشترك في الفتحة الداخلية للخرطوم.
4. قم بتشغيل مفتاح آلة العقص وابدأ زر الشد.من خلال دفع أسطوانة الزيت ، يتم دمج الغلاف المعدني والأنبوب المطاطي والقلب الحديدي بإحكام.
5. ابدأ زر التحرير ، وأخرج الخرطوم ، وأكمل عملية العقص للخرطوم.
آلة ضغط الخرطوم FY-CBK-120 مشهورة بنظام التحكم الذكي وفوهة الفتح الكبيرة.مع قوة الكبس الفائقة ، يمكنها كبس الخرطوم الهيدروليكي R15 R13 حتى 2 بوصة.
الخصائص الرئيسية
1. رأس رقيق ، سهل التغذية لتركيب الانحناء ؛
2. قوة العقص الكبيرة.
3. دقة عالية.
ميزات النطاق الكبيرآلة العقص خرطوم المطاط
1.سهلة التشغيل والمحمولة
2. سرعة وكفاءة عالية
3.انخفاض مستوى الضجيج وانخفاض تكلفة الصيانة
4. عالية الجودة والسعر المناسب
5. دائم ومستقر
6. حياة طويلة للاستخدام
7. لديها مجموعة كبيرة من العقص
8. خراطيم ضغط مختلفة مناسبة
9. لديها قوة كبيرة
تذكير بلطف
1.قبل استخدام الجهاز ، يرجى قراءة العملية اليدوية والعناية بها.
2.يرجى تأكيد أن الجهد يتطابق مع معيارنا
3.اِتَّشَح"السماح للأطفال وكبار السن والمعاقين للمس حتى باستخدام الجهاز.
4.عندما يخرج الجهاز عن الخدمة ، يرجى إيقاف تشغيل مصدر الطاقة.
كيفية تجعيد النهايات على خرطوم هيدروليكي؟
1 أدخل أحد طرفي طول الخرطوم الهيدروليكي في تركيب الخرطوم الهيدروليكي.تأكد من أنها في مكانها بشكل آمن.
2 اضبط الميكرومتر على آلة كبس الخرطوم وفقًا لمواصفات الشركة المصنعة لنوع الخرطوم والتركيب الذي تستخدمه.ابحث عن هذه المواصفات في دليل ماكينة كبس الخرطوم.
3 ضع طرف تركيب الخرطوم في آلة التجعيد وقم بمحاذاة علامة التركيبات الموجودة على الماكينة مع الجزء العلوي من الخرطوم.
4 أدخل حلقة الضغط في آلة العقص.
5 نشّط آلة تقليم خرطوم المياه.
سوف تمارس مكبس آلة العقص ضغطًا على حلقة الضغط ، مما يتسبب في قيام آلية الضغط بالضغط على تركيب الخرطوم الهيدروليكي وتجعيده في مكانه.6 كرر هذه العملية مع الطرف المتبقي من الخرطوم الهيدروليكي
الاهتمام بآلة مكبس خراطيم مطاطية كبيرة الحجم
1 بدء تشغيل المحرك: انتبه لاتجاه دوران المحرك واتجاه دوران المضخة أو اتجاه السهم.
2 قبل العملية: افحص خزان الزيت الهيدروليكي.
3. التشغيل العادي: في أول 30 دقيقة ، يرجى القيام بالجري بعد البدء في استخدام الجهاز بشكل طبيعي
4. الزيت الهيدروليكي: لا يوجد أي تنظيم لصمام انسكاب الزيت ، يجب ألا يتجاوز الضغط الأعلى الضغط المقدر. خطر الضغط! خطر الإصابة.
5- فشل النظام: في حالة حدوث عطل في النظام ، لا تقم بإجراء عملية عمياء ، يرجى وفقًا لدليل التشغيل أو تحليل التسلسل للتعامل مع المشكلات أو العثور على مهندس إصلاح محترف لحل المشكلات.
معلومات تقنية
| نموذج | آلة ضغط خرطوم FY-CBY-120 |
| مدى العقص | 6-76 (مم) (1/4 ~ 3 بوصة) |
| قوة العقص | 1500 (ت) |
| حجم الخرطوم | 1/4-3 (بوصة) |
| الأعلى.افتتاح | 158 ملم |
| مجموعات يموت | 15 |
|
كفاءة العمل
|
300 قطعة / ساعة |
| ضغط النظام | 31.5 (ميجا باسكال) |
| دقة | 0.01 (مم) |
| يتحكم | PLC |
| الجهد القياسي |
380 فولت
|
| قوة المحرك | 5.5 (كيلوواط) |
| طول | 1000 (مم) |
| عرض | 800 (مم) |
| ارتفاع | 1630 (مم) |
| وزن | 1250 (كجم) |
ملحوظة
- مجموعات القوالب المخصصة متوفرة ؛
- جهد خاص110 فولت / 220 فولت / 380 فولت / 415 فولت 50/60 هرتزمتاحة.
