| الاسم التجاري: | FanYing |
| رقم الطراز: | DIN 3869 ED-RING 14 |
| الـ MOQ: | 1000 قطعة |
| السعر: | USD$ 0.48 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على التوريد: | 300000 قطعة في اليوم |

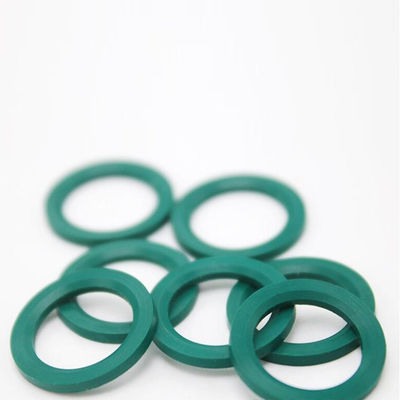

حلقة ED (غلاف مسطح مقعد)
حلقة ED ، والمعروفة أيضًا باسم حلقة الختم ED والغلاف المسطح المزدوج ، هي ختم مرن صناعي له تأثير ختم أفضل من حلقة O.حلقة ED تستخدم أساسا للختم المحوري الساكن وتستخدم في منافذ الزيت المتداخلة والقطع العرضي من نهاية المسمار يبقى ثابتة أساسا تحت الضغط العاليبالإضافة إلى مقاومة التآكل، مقاومة درجات الحرارة العالية، مقاومة الضغط العالي، مقاومة الارتداء وغيرها من الخصائص المماثلة للخواتم O،حلقة ED لديها أيضا الميزات التالية: يمكن أن يصل ضغط العمل إلى 60Mpa ، ويحافظ على خصائص الختم الجيدة لفترة طويلة ، والتكوين الميكانيكي للقطع العرضي صغير. لا يوجد حركة نسبية خلال دورات الضغط ،من بين العديد من المزايا الأخرىبالإضافة إلى استخدامها في المقابس الهيدروليكية ، المفاصل الهيدروليكية الانتقالية ، المفاصل الهيدروليكية الأنابيب ، الخ الخ ، حلقات إد (غشاشات مسطحة محفوفة) تستخدم أيضا على نطاق واسع في السيارات ، الطيران ، بناء السفن ،الأبواب والنوافذ، المحامل، الأسطوانات، أنابيب المياه، الصمامات، البتروكيماويات، والصيدلة الحيوية. صناعات الأثاث وغيرها.
حلقة إد هي ختم إيلاستومر يستخدم كختم ثابت محوري. يستخدم في منافذ الزيت المتدلية وأطراف المسامير. يظل مقطعها العرضي ثابتًا تقريبًا تحت ضغط عال.بالمقارنة مع حلقات O العادية، فوائدها هي:
التشوه الميكانيكي للقطع العرضي صغير ، لا يوجد حركة نسبية خلال دورة الضغط ، يتم الحفاظ على أداء الختم الممتاز لفترة طويلة ،ويمكن أن يصل ضغط العمل إلى 60Mpa.
مزايا دائرة الـ (إد):
مقاومة درجات الحرارة العالية، مقاومة الزيت، مقاومة الكيماويات، مقاومة الأوزون، مقاومة الطقس، مضاد الشيخوخة، مقاومة المذيبات الكيميائية، خصائص التدخين، ضيق الهواء ممتاز،ومشهورة بمقاومتها الكيميائيةمناسبة للأحماض الضعيفة والقواعد الضعيفة
عوائق دائرة الإصابة بالتهاب العضلات:
عدم تحمل الكيتونات والدهون والنيترات.
حلقات O المطاطية هي حلقات ختم دائرية مصنوعة من مجموعة متنوعة من الإيلاستومرات ، وتستخدم عادة في الأنظمة الميكانيكية والهيدروليكية لمنع تسرب السوائل أو الغازات.وهي مصممة لتناسب في خندق وخلق ختم عند ضغطها بين جزئين أو أكثرحلقات المطاط O لدينا متعددة الاستخدامات للغاية ويمكن استخدامها في مجموعة واسعة من التطبيقات.
حلقات O المطاطية لدينا تلبي معيار DIN 3869 ED-RING 14، وضمان أداء عالية الجودة وموثوق بها.نحن نقدم أيضا خيارات مخصصة لأوامر OEM (صانع المعدات الأصلية) و ODM (صانع التصميم الأصلي)، مما يوفر المرونة لتلبية المتطلبات الخاصة.
تم تصميم حلقات O المطاطية لدينا لتحمل ضغط عمل أقصاه ≤40 Mpa، مما يجعلها مناسبة للاستخدام في أنظمة الضغط العالي.ضمان الختم الصلب حتى في وجود الزيوت والسوائل الأخرى.
يتم تعبئة حلقات O المطاطية لدينا في كيس كرتون مريح، مما يسهل نقلها وتخزينها. ونحن نقدم أيضا خيارات التعبئة الأخرى، مثل صناديق حلقات O و أدوات حلقات O،لتلبية احتياجات التعبئة والتغليف المختلفة.
حلقات O المطاطية لدينا تستخدم على نطاق واسع في مختلف الصناعات، بما في ذلك السيارات والفضاء والسباكة. أنها توفر حلا موثوقة وفعالة من حيث التكلفة لتطبيقات الختم،الحد من خطر التسريبات وأوقات التوقفمع مقاومة الزيت الجيدة وضغط العمل العالي، حلقات المطاط O لدينا توفر أداء طويل الأمد ومناسبة لمجموعة واسعة من البيئات والظروف.
اختر حلقاتنا AS 568 O بسبب جودتها العالية، ومتانتها، وتنوعها. اتصل بنا اليوم لمعرفة المزيد عن حلقاتنا والخيوط، وكيف يمكننا المساعدة في احتياجات الختم الخاصة بك.
| SN | النموذج | d1 | 62 | h1 + 0.1 | h2 | |
| 8 | M8*1 | ~ | 6.50 | 9.90 | 1.00 | 0.50 |
| 10 | M10*1 | 1/8 | 8.40 | 11.90 | 1.00 | 0.50 |
| 12 | M12 * 1.5 | ~ | 9.80 | 14.40 | 1.50 | 0.80 |
| 14 | M14*1.5 | 1/4 | 11.50 | 16.50 | 1.50 | 0.80 |
| 16 | M16*1.5 | ~ | 13.80 | 18.90 | 1.50 | 0.80 |
| 17 | ~ | 3/8 | 14.70 | 18.90 | 1.50 | 0.80 |
| 18 | (إم18*1)5 | ~ | 15.70 | 20.90 | 1.50 | 0.80 |
| 20 | M20*1.5 | ~ | 17.80 | 22.90 | 1.50 | 0.80 |
| 21 | ~ | نصف | 18.50 | 23.90 | 1.50 | 0.80 |
| 22 | M22*1.5 | ~ | 19.60 | 24.30 | 1.50 | 0.80 |
| 24 | M24*1.5 | 5/8 | 21.80 | 26.90 | 1.50 | 0.80 |
| 27 | M26*1.5 | 3/4 | 23.90 | 29.20 | 1.50 | 0.80 |
| 27 | M27*2 | 3/4 | 23.90 | 29.20 | 1.50 | 0.80 |
| 33 | M33*2 | 1 | 29.70 | 35.70 | 2.00 | 1.00 |
| 42 | M42*2 | 11/4 | 38.80 | 45.80 | 2.00 | 1.00 |
| 48 | M48*2 | 11/2 | 44.70 | 50.70 | 2.00 | 1.00 |
| 60 | M60*2 | 2 | 56.50 | 66.50 | 4.00 | 2.00 |
يتم إنتاج العديد من حلقات ED باستخدام مواد المطاط الاصطناعي. وبالتالي فإن كمية الضغط المحددة في البداية ومرونة المنتج ستسبب تشوهًا دائمًا بعد الاستخدام لفترة طويلة ،وسوف تفشل تدريجيا وتسبب تسربيمكن القول أن التشوه الدائم وفقدان المرونة هي الأسباب الرئيسية لانخفاض أداء الختم.
1- العلاقة بين نسبة الضغط، ومقدار التمدد والتكوين الدائم لمواد المنتج
عند إنتاج هذا المنتج، هناك العديد من أنواع صيغ المطاط، وحتى الصيغ المختلفة سوف تنتج الاسترخاء الضغط الضغط تحت الضغط.الإجهاد الضغطي سوف ينخفض مع مرور الوقت.
مع طول وقت الاستخدام ، ستصبح قيم نسبة الضغط وكمية الشد أكبر ، لأن انخفاض التوتر الناجم عن استرخاء التوتر المطاطي سيكون أكبر أيضًا ،مما يؤدي إلى عدم كفاية مرونة المنتج وانخفاض أداء الختم.
ما هي أسباب التشوه الدائم للخواتم المعدنية؟
إذا كانت ظروف الاستخدام تسمح بذلك، يجب أن تحاول تقليل معدل الضغط، مما يمكن أن يخفف تشوه المنتج. يمكنك تقليل معدل الضغط عن طريق زيادة حجم المقطع العرضي.
درجة تشوه المقطع العرضي للمنتج مرتبطة ارتباطًا وثيقًا بقسوة المادة.صلابة كبيرة وارتفاع القسم العرضي صغيرولذلك، على أساس تلبية متطلبات الاستخدام، يجب اختيار مادة منخفضة القسوة.
بسبب تأثير ضغط السائل والتوتر، فإن المنتج سيخضع تدريجيا للتشوه البلاستيكي بعد الاستخدام لفترة طويلة،مما يؤدي إلى انخفاض ارتفاع المقطع العرضي وفقدان أداء الختم.
2العلاقة بين درجة الحرارة وعملية تخفيف المنتج
درجة حرارة الاستخدام هي السبب في تشوه دائم للمنتج. درجات الحرارة العالية يمكن أن تسبب بسهولة شيخوخة مواد المطاط. كلما ارتفعت درجة حرارة العمل ، كان
| العادة | متاح OEM / ODM |
| التكنولوجيا | طلاء الضغط |
| العينة | جمع البضائع |
| خدمات المعالجة | فتح العفن |
| التعبئة | حقيبة كرتونية |
| قوة الدموع | 16-30 N/mm |
| مقاومة الزيت | جيد |
| استخدام | طلاء حقول الغاز النفطي |
| ضغط العمل | ≤40 Mpa |
| المعيار | DIN 3869 ED-RING 14 |
| اسم المنتج | الحلقات المطاطية |
| المواد | FKM |
| العلامة التجارية | أغطية WF |
| عملية الإنتاج | طلاء الضغط |
| التخصيص | متاح OEM / ODM |
| سياسة العينة | جمع البضائع |
| خدمات المعالجة | فتح العفن |
| التعبئة | حقيبة كرتونية |
| قوة الدموع | 16-30 N/mm |
| مقاومة الزيت | جيد |
| التطبيق | طلاء حقول الغاز النفطي |
| ضغط العمل | ≤40 Mpa |
| المعيار | DIN 3869 ED-RING 14 |
| الخصائص الخاصة | FKM O الحلقات، WF أغلفة، X-الحلقة |
حلقات الختم ED مناسبة لتركيبها على مختلف المعدات الميكانيكية وتؤدي وظائف الختم في الظروف الثابتة أو المتحركة تحت درجات حرارة محددة، وضغوط،ووسائط سائلة وغازية مختلفةيتم استخدام أنواع مختلفة من الأختام على نطاق واسع في أدوات الآلات والسفن والسيارات ومعدات الطيران والفضاء والآلات المعدنية والآلات الكيميائية والآلات الهندسية وآلات البناءآلات التعدين، آلات البترول، والآلات البلاستيكية، والآلات الزراعية، وأنواع مختلفة من الأجهزة والمقاييس.
يتم استخدام حلقات الختم ED بشكل رئيسي للتختم الثابت وتختم الحركة المتبادلة. عند استخدامها لختم الحركة الدوارة ، فإن مقاومة البنزين وزيوت الهيدروكربونات الأليفاتية جيدة بشكل خاص,ثانياً فقط بعد المطاط البوليسولفيد والأكريلات والفلور، ولكنه أفضل من المطاطات العامة الأخرى. لديه مقاومة جيدة للحرارة، وضيق الهواء الجيد، ومقاومة للارتداء ومقاومة للمياه،والتماسك القويالعيوب هي ضعف مقاومة البرد ومقاومة الأوزون ، والقوة المنخفضة والمرونة ، وضعف مقاومة الأحماض ، وضعف العزل الكهربائي ، وضعف المقاومة للمذيبات القطبية.مناسبة لزيت ناقلات السيارات، مع مقاومة جيدة للحرارة ومقاومة للزيت ، وأداء مستقر في المزلقات التي تحتوي على إضافات الكبريت والفوسفور والكلور. في الوقت نفسه مقاومة للتقدم في السن والأكسجين والأوزون,مقاومة الأشعة فوق البنفسجية ، وتضيق الهواء الممتاز. العيب هو أن لديها مقاومة سيئة للبرد ، ليست مقاومة للمياه والبخار والأحماض العضوية وغير العضوية والقلي.
اسم العلامة التجارية(فانيينغ)
رقم الطراز:DIN 3869 ED-RING 14
مكان المنشأ:الصين
التعبئة:حقيبة كرتونية
التكنولوجياطلاء الضغط
خدمات المعالجة:فتح العفن
نطاق الضغطما يصل إلى 5000 Psi
قوة الدموع:16-30 N/mm
حلقات FanYing Rubber O ، المعروفة أيضًا باسم WF seal أو WF Rings And Seals ، هي حلقات مطاطية عالية الجودة مصممة للاستخدام في تطبيقات صناعية مختلفة.خواتمنا مصنوعة باستخدام أحدث التقنيات وهي بنيت لتحمل الضغط العالي وقوة الدموعنحن فخورون بكوننا واحد من الشركات الرائدة في صناعة الحلقات المطاطية في الصين، وتلبية احتياجات الصناعات في جميع أنحاء العالم.
حلقات المطاط لدينا لديها مجموعة واسعة من التطبيقات في مختلف الصناعات، بما في ذلك على سبيل المثال لا الحصر:
بفضل تقنياتنا المتقدمة وموادنا عالية الجودة، تثق الصناعات في جميع أنحاء العالم بـ (فان يينغ)توفير ختم موثوق به وضمان التشغيل السلس لمعداتك.
لذا سواء كنت في صناعة السيارات أو صناعة الطيران أو أي صناعة أخرى تتطلب ختمًا موثوقًا، ثق بـ FanYing Rubber O Rings لتقديم أفضل أداء.اتصل بنا الآن لمعرفة المزيد عن منتجاتنا وخدماتنا!
اسم العلامة التجارية: FanYing
رقم الطراز: DIN 3869 ED-RING 14
مكان المنشأ: الصين
ضغط العمل: ≤40 Mpa
التكنولوجيا: صياغة الضغط
حسب الطلب: متاح OEM / ODM
المعيار: DIN 3869 ED-RING 14
خدمات المعالجة: فتح العفن
الخصائص الرئيسية:
في فان يينغ، نحن نفهم أهمية حلقات المطاط ذات الجودة العالية لتطبيقات صناعية مختلفة. لهذا السبب نحن نقدم خدمة تخصيص شاملة لتلبية الاحتياجات الخاصة بك.فريقنا من الخبراء يستخدم تقنية Walform المتقدمة و O-ring Cord لضمان أداء الختم المتفوق والمتانةنحن نقدم أيضا خدمات OEM / ODM لتصميم منتجاتنا وفقا لمتطلباتك.الحلقات المطاطية لدينا تتوافق مع DIN 3869 ED-RING 14 المعيار وتصنع باستخدام تقنية صب الضغط لتحقيق نتائج دقيقة ومتسقةاتصل بنا الآن لمعرفة المزيد عن خدمة تخصيص حلقات المطاط.
حلقات المطاط O لدينا تأتي في مجموعة متنوعة من خيارات التعبئة والتغليف لتلبية الاحتياجات الخاصة بك.
إذا كنت بحاجة إلى كمية كبيرة من الحلقات المطاطية، ونحن نقدم التعبئة الكبيرة في صناديق أو أكياس لضمان شحن آمن وفعال.
بالنسبة للطلبات الصغيرة، يمكن تعبئة حلقات المطاط O الخاصة بنا بشكل فردي في أكياس بلاستيكية أو صناديق لسهولة التعامل والتخزين.
كما نقدم خيارات تعبئة مخصصة لتلبية متطلباتك الفريدة. يرجى الاتصال بنا لمزيد من المعلومات.
يتم شحن حلقات المطاط لدينا باستخدام أكثر الطرق موثوقية وفعالة من حيث التكلفة لضمان التسليم في الوقت المناسب والوصول الآمن إلى وجهتك.
بالنسبة للطلبات المحلية، نستخدم شركات نقل موثوقة مثل UPS و FedEx و USPS لتسليم حلقاتك المطاطية.
بالنسبة للطلبات الدولية، نستخدم الشحن الجوي أو البحري لضمان وصول حلقاتك المطاطية بأمان وفي الوقت المحدد.
حالما يتم شحن طلبك، سنزودك برقم تتبع حتى تتمكن من مراقبة حالة التسليم.
شكراً لاختياركم لخواتمنا المطاطية نحن ملتزمون بتوفير منتجات عالية الجودة وخدمة عملاء ممتازة
